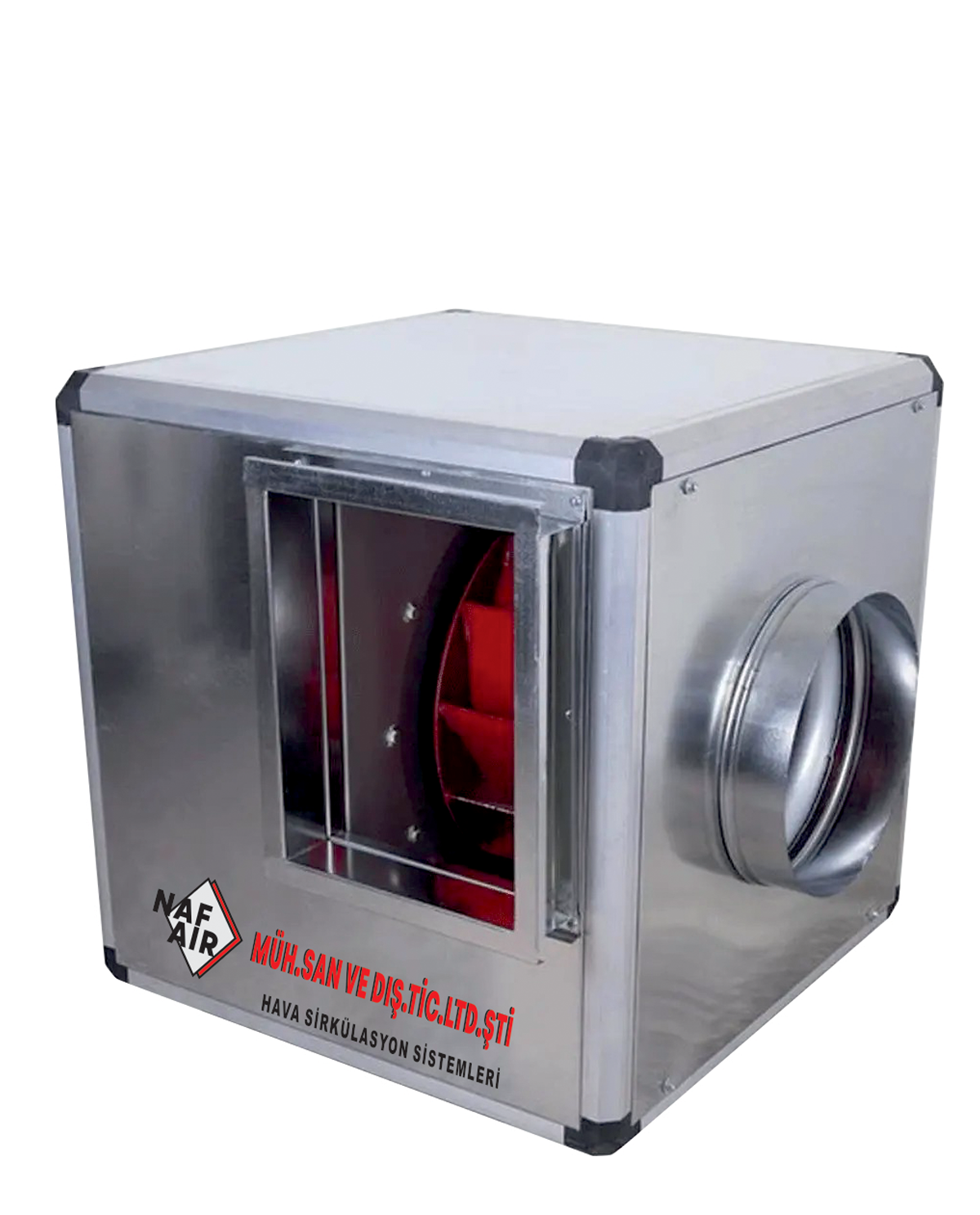

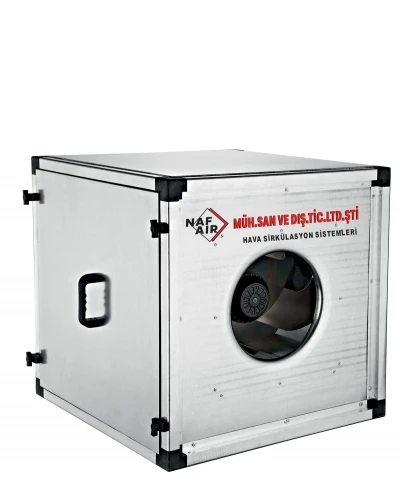

DİREKT AKUPLE MOTORLU, TEK EMİŞLİ, RADYAL FANLI SEYREK KANATLI, HÜCRELİ ASPİRATÖR
HPF tek emişli santrifüj hücreli fanlar 2.500 m³/h ile 20.000 m³/h debileri arasında değişik boyutlarda üretilmektedir. Hücre panelleri 20 mm kalınlıkta ve 70 kg/m³ yoğunlukta kaya yünü izolelidir. Mutfak, davlumbaz vb. yağlı hava içerebilecek mahallerin havalandırılması içinen uygun çözümdür.
|
Tip/Kod |
Elektrik Motoru |
Maks. Debi |
Maks. Basınç Kaybı |
|||
|
Voltaj |
Güç |
Devir |
||||
|
(V) |
(HP) |
(kW) |
(d/d) (rpm) |
m3 / h |
Pa |
|
|
HTRA-1,00-T-4K |
380 |
1,00 |
0,75 |
1.410 |
2.500 |
400 |
|
HTRA-1,50-T-4K |
380 |
1,50 |
1,10 |
1.430 |
4.000 |
450 |
|
HTRA-2,00-T-4K |
380 |
2,00 |
1,50 |
1.430 |
6.000 |
500 |
|
HTRA-3,00-T-4K |
380 |
3,00 |
2,20 |
1.435 |
8.000 |
550 |
|
HTRA-4,00-T-4K |
380 |
4,00 |
3,00 |
1.435 |
10.000 |
600 |
|
HTRA-5,50-T-4K |
380 |
5,50 |
4,00 |
1.455 |
12.000 |
650 |
|
HTRA-7,50-T-4K |
380 |
7,50 |
5,50 |
1.465 |
16.000 |
700 |
|
HTRA-10,0-T-4K |
380 |
10,0 |
7,50 |
1.465 |
20.000 |
750 |
|
Tip/Kod |
|
|||||
|
L |
W |
H |
A |
B |
D |
|
|
HTRA-1,00-T-4K |
670 |
670 |
670 |
150 |
570 |
300 |
|
HTRA-1,50-T-4K |
720 |
720 |
720 |
200 |
620 |
325 |
|
HTRA-2,00-T-4K |
770 |
770 |
770 |
200 |
670 |
350 |
|
HTRA-3,00-T-4K |
820 |
820 |
820 |
250 |
720 |
400 |
|
HTRA-4,00-T-4K |
870 |
870 |
870 |
250 |
770 |
450 |
|
HTRA-5,50-T-4K |
920 |
920 |
920 |
280 |
820 |
500 |
|
HTRA-7,50-T-4K |
970 |
970 |
970 |
300 |
870 |
560 |
|
HTRA-10,0-T-4K |
970 |
970 |
970 |
350 |
870 |
630 |
